Isodrän & Pordrän: Korrekt installation steg-för-steg

Introduktion

Fuktproblem i källare och grunder är ett vanligt och kostsamt problem för många fastighetsägare. Moderna dräneringslösningar som Isodrän och Pordrän kombinerar effektiv dränering med värmeisolering, vilket ger en optimal lösning för att hålla källarväggar torra och varma. Dessa system har revolutionerat hur vi hanterar fukt i husgrunder, men för att de ska fungera optimalt krävs korrekt installation. I denna guide går vi igenom processen för att isolera källarvägg utifrån med dessa system, samt viktiga detaljer att tänka på för att säkerställa ett långvarigt skydd.

Vad är Isodrän och Pordrän?

Isodrän och Pordrän är isolerande dräneringsskivor som används för att skapa ett kapillärbrytande skikt utanför källarväggar. Båda produkterna består av expanderad polystyren (EPS) med specifika egenskaper som gör dem idealiska för dränering med Isodrän eller motsvarande system.

Likheter och skillnader

Båda systemen fungerar genom att:

1. Skapa en kapillärbrytande zon som förhindrar markfukt från att nå husväggen
2. Isolera källarväggen för bättre energieffektivitet
3. Effektivt leda bort vatten till dräneringsröret

Förberedelser innan installation

Innan du börjar med installation Isodrän eller Pordrän är det viktigt med grundliga förberedelser för att säkerställa ett optimalt resultat.

Nödvändiga verktyg och material

• Isodrän eller Pordrän-skivor i lämplig tjocklek
• Filterduk (geotextil)
• Dräneringsrör med filterfunktion
• Makadam/singel
• Tätskiktsmembran
• Isodrän- eller Pordrän-fästen
• Isodrän- eller Pordrän-list (topplist)
• Grundmursplast
• Hörnskydd
• Spade, skyffel
• Skärverktyg för isolerskivor
• Vattenpass
• Markvibrator
• Tumstock/mätverktyg

Undersökning av befintliga förhållanden

Före arbetet påbörjas bör du:

1. Undersöka källarväggens skick och eventuella skador
2. Kontrollera marklutningen kring huset
3. Identifiera eventuella hinder som ledningar, rör eller kablar
4. Bedöma behovet av tätskikt på väggen
5. Kontrollera befintlig dränering (om sådan finns)

Säkerhetsåtgärder

• Säkra schaktgropen mot ras
• Använd rätt skyddsutrustning
• Kontrollera att inga ledningar eller kablar riskerar att skadas
• Ha en plan för vattenhantering under arbetets gång

Schaktning och förberedande arbete

Att isolera källarvägg utifrån börjar med korrekt schaktning runt husets grund.

Schaktningsdjup och bredd

Schakta till minst 20 cm under dräneringens planerade nivå, vilket normalt innebär till underkant på källargolvet eller 30 cm under markytan på kringliggande mark. Schaktets bredd bör vara minst 50 cm från väggen för att ge tillräckligt arbetsutrymme.

Förberedelse av schaktbotten

1. Jämna ut schaktbotten och säkerställ att den lutar minst 1:200 i dräneringsriktningen
2. Lägg ut en filterduk i botten som viks upp längs sidorna
3. Fyll på med 10-15 cm makadam/singel
4. Komprimera makadamen lätt med markvibrator

Rengöring och reparation av källarvägg

Innan installation Isodrän eller Pordrän kan påbörjas behöver källarväggen förberedas:

1. Rengör väggen från smuts, gamla rester av asfalt eller liknande
2. Laga eventuella sprickor eller skador i grundmuren
3. Jämna ut ojämnheter som kan hindra god kontakt med dräneringsskivorna
4. Låt väggen torka om den är våt

Installation av tätskikt

Ett viktigt steg innan dränering med Isodrän eller Pordrän-skivor monteras är att applicera ett tätskikt på källarväggen.

Val av tätskikt

Beroende på väggens material och skick finns flera alternativ:

• Cementbaserade produkter (t.ex. betongtätskikt)
• Bitumenbaserade tätskikt (t.ex. asfaltsmembran)
• Gummiasfalt/flytande membran
• Grundmursplast (som mekaniskt skydd)

Applicering av tätskikt

1. Säkerställ att ytan är ren och fri från lösa partiklar
2. Förbehandla väggen enligt produkttillverkarens anvisningar
3. Applicera tätskiktet enligt instruktioner, oftast i minst två skikt
4. Var särskilt noggrann vid genomföringar och skarvar
5. Låt tätskiktet härda/torka enligt anvisningar innan nästa steg

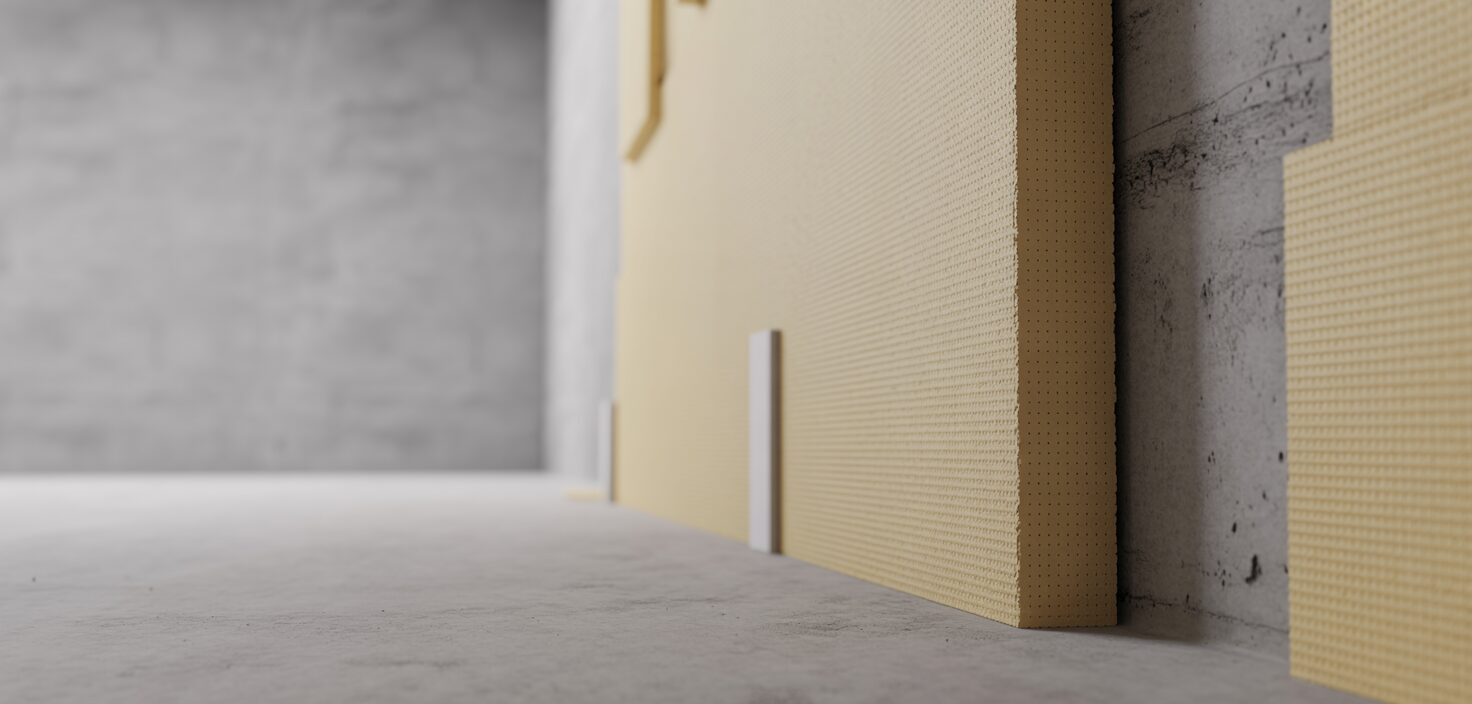

Montering av Isodrän eller Pordrän-skivor

Nu kommer vi till huvuddelen: installation Isodrän eller Pordrän mot källarväggen.

Placering av första skivan

1. Börja alltid från ett hörn på huset
2. Placera den första skivan direkt mot det applicerade tätskiktet
3. Kontrollera att skivan är i lod och nivå
4. Säkerställ att skivans underkant är i samma nivå som dräneringsrörets överkant

Fastsättning av skivor

1. Använd specialanpassade fästen för Isodrän/Pordrän
2. Placera fästen med ca 30-40 cm mellanrum
3. Säkerställ att skivorna sitter stadigt mot väggen utan glapp
4. Vid behov kan skivorna tillfälligt stöttas medan återfyllning pågår

Kapning och anpassning

• Använd såg med fintandad klinga eller varmtråd för kapning
• Var extra noggrann vid anslutningar mot fönster, rör eller andra detaljer
• Skivorna kan kapas för att passa runt hörn eller ojämnheter

Skarvning av skivor

1. Skivorna ska monteras tätt intill varandra utan mellanrum
2. Undvik att placera vertikala skarvar direkt över varandra i olika skikt
3. Vid flera lager skivor, förskjut skarvarna för att undvika köldbryggor
4. Vid hörn, överlappa skivorna för extra stabilitet

Installation av dräneringsrör

Ett kritiskt moment i att dränera med Isodrän är korrekt placering och installation av dräneringsrör.

Placering av dräneringsrör

1. Lägg dräneringsröret på det förberedda makadamlagret
2. Säkerställ att röret har en lutning på minst 1:200 i flödesriktningen
3. Placera röret så att dess överkant är i nivå med underkanten på källargolvet
4. Använd dräneringsrör med filterfunktion för att förhindra igensättning

Anslutningar och brunnar

• Installera spolbrunnar vid hörnor och minst var 15:e meter
• Se till att alla anslutningar är täta och säkra
• Säkerställ att röret ansluts korrekt till dagvattensystem eller stenkista
• Kontrollera flödet genom att spola vatten genom systemet innan återfyllning

Toppavslut och kantlist

För att isolera källarvägg utifrån på ett korrekt sätt är avslutningen mot markytan viktig.

Montering av topplist

1. Installera Isodrän/Pordrän-topplist längs överkanten av skivorna
2. Fäst listen säkert i väggen enligt tillverkarens anvisningar
3. Topplisten förhindrar att jord tränger in mellan vägg och dräneringsskiva
4. Säkerställ att listen går minst 30 cm ovanför färdig marknivå

Anslutning mot sockel

1. Täta noggrant i övergången mellan sockel och topplist
2. Använd tätningsband eller fogmassa vid behov
3. Skydda exponerade delar av Isodrän/Pordrän-skivor mot UV-ljus och mekanisk påverkan

Återfyllning och komprimering

Korrekt återfyllning är avgörande för prestandan hos en dränering med Isodrän eller Pordrän-system.

Material för återfyllning

• Närmast skivorna: dränerande material som makadam eller singel
• Yttre lager: ursprungliga jordmassor eller matjord för plantering

Korrekt återfyllningsteknik

1. Fyll på i lager om max 30 cm åt gången
2. Komprimera varje lager lätt (undvik tunga vibratorer nära skivorna)
3. Säkerställ att skivorna inte rubbas eller skadas under processen
4. Fortsätt till önskad marknivå, med hänsyn till slutlig planering

Marklutning och ytskikt

1. Skapa en marklutning på minst 1:20 bort från huset
2. Överväg dränerande ytskikt som grus istället för täta ytor
3. Installera eventuellt ytvattenränna för extra skydd

Hantering av speciella situationer

Vid installation Isodrän eller motsvarande system kan särskilda situationer kräva anpassade lösningar.

Hörn och vinklar

• Använd extra skivor vid hörn för att förstärka isoleringen
• Säkerställ att dräneringsförmågan bibehålls genom hörnen
• Var extra noggrann med tätning och vattenskydd i vinklar

Genomföringar

1. Skär ut hål för rör och andra genomföringar något större än själva genomföringen
2. Täta noggrant med lämpligt material (expanderande fogskum, tätningsband)
3. Säkerställ att vatten inte kan tränga in längs genomföringen

Fönster och ljusinsläpp

• Montera skivorna tätt mot fönsterkassetter
• Säkerställ korrekt lutning för vattenavrinning
• Använd extra tätning runt fönstergenomföringar

Berggrund och andra hinder

• Anpassa dräneringsdjupet efter lokala förhållanden
• Vid berggrund, skapa en avrinningsbana för vatten
• Överväg kompletterande lösningar som dräneringsdiken

Vanliga misstag att undvika

För att säkerställa optimal funktion när du ska isolera källarvägg utifrån med Isodrän eller Pordrän, undvik dessa vanliga misstag:

• Otillräcklig förberedelse av väggen: Sprickor och skador måste repareras innan installation
• Felaktig lutning på dräneringsrör: Minst 1:200 fall krävs för effektiv dränering
• För grund schaktning: Dräneringen måste ligga under källargolvets nivå
• Fel återfyllnadsmaterial: Använd endast dränerande material närmast skivorna
• Bristfällig tätning vid genomföringar: Varje genomföring är en potentiell läckagepunkt
• Otillräcklig komprimering: Både för lite och för kraftig komprimering kan skapa problem
• Felaktig marklutning: Ytan måste luta bort från huset för att leda bort ytvatten
• Avsaknad av filter: Filterduk behövs för att förhindra att fina partiklar täpper till systemet

Underhåll och kontroll av Isodrän/Pordrän-system

För att säkerställa långsiktig funktion av din dränering med Isodrän eller Pordrän bör regelbundet underhåll utföras.

Regelbundna kontroller

• Inspektera spolbrunnar och rensa vid behov (årligen)
• Kontrollera marklutningen och justera om sättningar har uppstått
• Säkerställ att stuprör och hängrännor fungerar korrekt och leder bort takvatten
• Kontrollera att ytvattenrännor är fria från löv och skräp

Spolning av dräneringssystem

1. Använd spolbrunnar för att periodiskt spola systemet (vartannat till vart femte år)
2. Dokumentera när spolning utförts och eventuella iakttagelser
3. Vid problem, konsultera en fackman för inspektion med kamera

Tecken på problem

Var uppmärksam på följande varningssignaler som kan tyda på problem med dräneringssystemet:

• Fuktfläckar på källarväggar
• Unken lukt i källaren
• Stående vatten i spolbrunnar
• Sättningar i marken runt huset
• Vattenpölar nära husets grund efter regn

Fördelar med korrekt installerat Isodrän/Pordrän-system

En professionell installation Isodrän eller Pordrän ger flera fördelar:

Fuktskydd

• Effektivt skydd mot markfukt och grundvatten
• Förebygger mögel- och svampangrepp
• Hindrar kapillärsugning av fukt in i väggkonstruktionen

Värmeisolering

• Minskade energikostnader genom bättre isolering
• Jämnare inomhustemperatur året runt
• Betydligt varmare källarutrymmen

Långsiktiga ekonomiska fördelar

• Ökad livslängd på byggnadskonstruktionen
• Förhöjt fastighetsvärde
• Minskad risk för kostsamma fuktskador
• Lägre uppvärmningskostnader

Miljöfördelar

• Minskad energiförbrukning för uppvärmning
• Längre livslängd på byggnaden reducerar resursanvändning
• Förhindrar skadliga mögel- och bakterietillväxt

Att välja mellan Isodrän och Pordrän

När du planerar att isolera källarvägg utifrån finns det flera faktorer att överväga vid val mellan Isodrän och Pordrän.

Faktorer att överväga

• Markförhållanden på platsen
• Grundvattenförhållanden
• Klimatzon
• Byggnadens ålder och konstruktion
• Budget och långsiktiga mål

Rekommendationer baserade på byggnad

• Äldre stenhus med tjocka väggar: Tjockare Isodrän-skivor för bättre isolering
• Gjutna betongkällare: Både Isodrän och Pordrän fungerar utmärkt
• Problemområden med högt grundvatten: System med extra kapacitet kan krävas
• Kallare klimatzoner: Prioritera tjockare isoleringsskivor

Slutsats

Korrekt installation Isodrän eller Pordrän är en investering som ger både kortsiktiga och långsiktiga fördelar för din fastighet. Genom att följa denna steg-för-steg-guide och vara noggrann i varje moment säkerställer du ett fungerande system som effektivt hanterar fukt och förbättrar byggnadens energieffektivitet.

Att isolera källarvägg utifrån med dessa system är ett omfattande arbete som kräver noggrannhet och fackkunskap. För många fastighetsägare är det klokt att anlita professionell hjälp för hela eller delar av arbetet. En korrekt utförd installation ger trygghet och skyddar din fastighet mot fuktrelaterade problem under många år framöver.

Kom ihåg att varje hus är unikt och kan kräva anpassade lösningar. Vid osäkerhet, konsultera alltid en expert inom dränering med Isodrän eller motsvarande system för att säkerställa bästa möjliga resultat för just din fastighet.
