Inledning
Markfukt utgör ett av de största hoten mot byggnaders hållbarhet och inomhusmiljö. När vatten rör sig uppåt från marken genom byggnadens grundläggning kan det leda till allt från estetiska problem som missfärgningar till allvarliga strukturella skador och hälsofarliga mögelproblem. Den goda nyheten är att dessa problem kan förebyggas med rätt kunskap och material. Ett kapillärbrytande skikt är en av de viktigaste komponenterna i ett effektivt fuktskyddssystem, och i denna artikel utforskar vi hur dessa fungerar och vilka material som bäst stoppar fuktvandringen.
Förstå kapillärsugning – grundproblemet
Kapillärsugning är ett fysikaliskt fenomen där vatten transporteras uppåt i porösa material, motsatt gravitationens riktning. Detta sker genom så kallade kapillärkrafter – samma krafter som får vatten att stiga i ett mycket smalt rör. I byggsammanhang kan detta innebära att markfukt vandrar från jorden under byggnaden, genom grunden och vidare upp i väggar.
Hur kapillärsugning fungerar
När vatten kommer i kontakt med porösa byggmaterial som betong, tegel eller lättbetong, sker följande:
- Vattnets ytspänning får vätskan att klättra upp i materialets porer
- Ju mindre porerna är, desto högre kan vattnet stiga
- Transport kan ske både vertikalt och horisontellt
- Processen pågår kontinuerligt om fuktkällan inte elimineras
För att illustrera hur högt vatten kan stiga i olika material:
| Material | Möjlig kapillär stighöjd |
|---|---|
| Sand (grov) | 10-30 cm |
| Sand (fin) | 30-100 cm |
| Silt | 3-10 meter |
| Lera | >10 meter |
| Betong | 0,5-3 meter |
| Tegel | 1-1,5 meter |
Kapillärsugningen är särskilt problematisk i svenska förhållanden där vi har:
- Regelbunden nederbörd
- Snösmältning på våren
- Varierande grundvattennivåer
- Kalla vintrar som förvärrar fuktrelaterade skador
Kapillärbrytande skikt – fuktvandringens barriär
Ett kapillärbrytande skikt är ett lager av material som stoppar kapillärsugningen genom att skapa en barriär där vattnet inte kan transporteras vidare. Principen bygger på att använda material med så stora porer eller kornstorlek att kapillärkrafterna inte kan verka effektivt.
Grundläggande egenskaper hos ett fungerande kapillärbrytande skikt:
- Tillräckligt stora porer/partikelstorlek för att förhindra kapillärtransport
- God dräneringsförmåga för att leda bort vatten
- Hållbarhet över tid utan att brytas ned eller komprimeras
- Tillräcklig tjocklek för att fungera under byggnadens hela livslängd
För att ett kapillärbrytande skikt ska vara effektivt måste det installeras korrekt och fungera tillsammans med övriga fuktskyddsåtgärder som dränering, tätskikt och ventilation.
Materialval för kapillärbrytande skikt
Valet av material till det kapillärbrytande skiktet beror på flera faktorer, inklusive byggnadens typ, markförhållanden och lokala traditioner. Här är de vanligaste alternativen:
Makadam dränering
Makadam är krossat berg med vassa, oregelbundna kanter som skapar stora utrymmen mellan stenarna. Som kapillärbrytande skikt används oftast:
- Makadam 16-32 mm för grövre applikationer
- Makadam 8-16 mm för standardapplikationer
- Makadam 4-8 mm i kombination med fiberduk för finkorniga jordar
Fördelar med makadam dränering:
- Utmärkt dräneringsförmåga
- Mycket god kapillärbrytande effekt
- Hög lastkapacitet
- Långsiktig stabilitet
- Kostnadseffektivt alternativ
Makadam dränering är särskilt lämplig under platta på mark och i dräneringssystem runt byggnader. För att fungera optimalt ska lagret vara minst 150 mm tjockt och täckas med geotextil om omgivande mark innehåller finkornigt material.
Dräneringsgrus
Dräneringsgrus är ett naturligt eller krossat stenmaterial med rundade korn i fraktioner mellan 2-8 mm. Tidigare användes naturgrus i stor utsträckning, men av miljöskäl har krossat material blivit allt vanligare.
Egenskaper hos dräneringsgrus:
- Kornstorlek vanligtvis 2-8 mm
- Tvättade fraktioner utan finmaterial
- God avrinningskapacitet
- Måttlig till god kapillärbrytande effekt
Dräneringsgrus har länge varit standardmaterial i svenska byggnader, men idag ersätts det ofta av makadam dränering eller specialprodukter. För bästa effekt bör dräneringsgrusets tjocklek vara minst 150-200 mm.
Specialprodukter: Isodrän och Pordrän
På marknaden finns flera moderna specialprodukter designade specifikt för kapillärbrytande och dränerande funktioner. De mest kända är Isodrän och Pordrän.

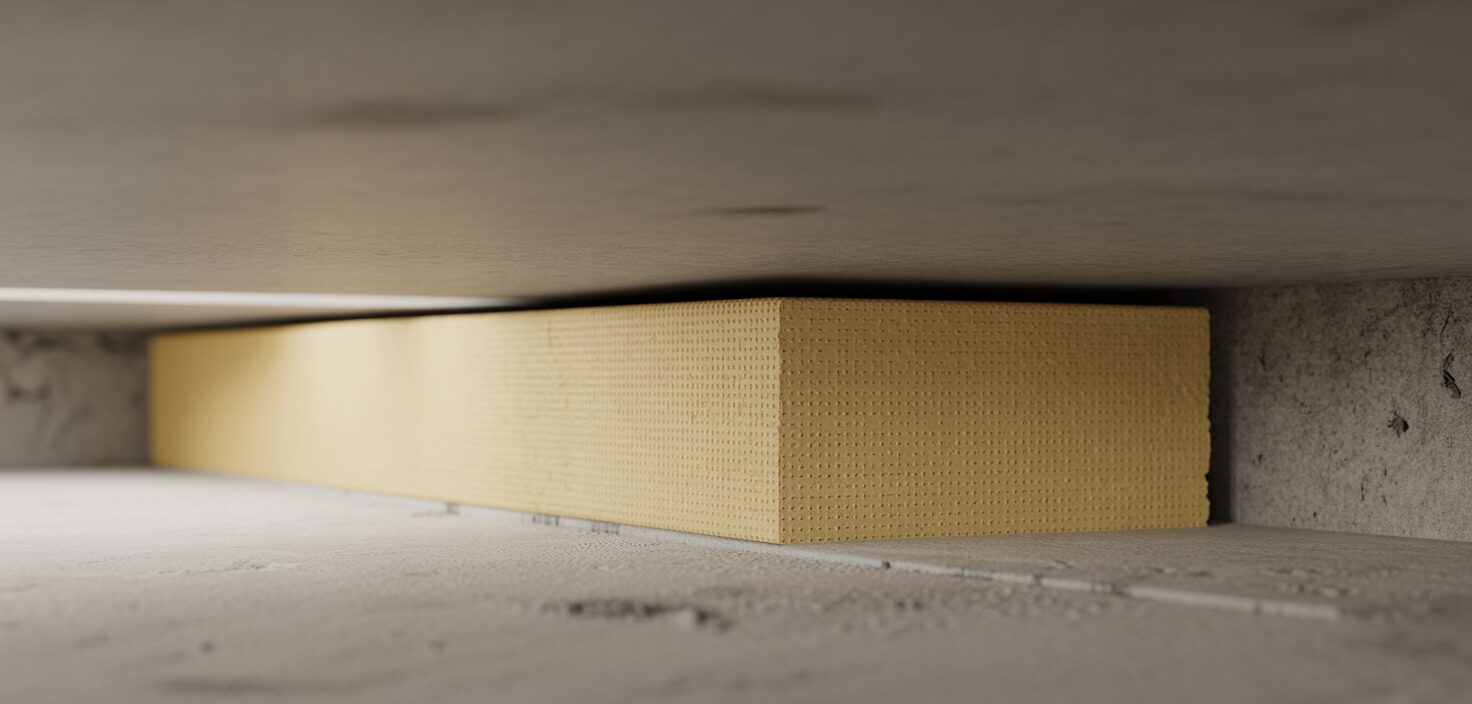

Isodrän
Isodrän består av cementbundna expanderade polystyrenpärlor (EPS) som skapar ett material med både isolerande och dränerande egenskaper.
Fördelar med Isodrän:
- Kombinerar värmeisolering och kapillärbrytande funktion
- Mycket god dränerande förmåga
- Lätt material som minskar belastning på konstruktionen
- Enkel installation
- Motståndskraftig mot mögelangrepp
Isodrän används framförallt vid källarväggar och under betongplattor. Materialet levereras i skivor som enkelt kan kapas och anpassas till olika konstruktioner.
Pordrän
Pordrän är ett liknande material som består av expanderad polystyren (EPS) i form av skivor med hög porositet.
Egenskaper hos Pordrän:
- Mycket god dräneringskapacitet
- Utmärkt kapillärbrytande effekt
- Värmeisolerande egenskaper
- Tryckhållfasthet för byggnadslaster
- Beständig mot nedbrytning
Både Isodrän och Pordrän utgör moderna alternativ som kombinerar flera funktioner i ett och samma material, vilket gör installationen enklare och ofta mer kostnadseffektiv över tid.
Installation av kapillärbrytande skikt
En korrekt installation av det kapillärbrytande skiktet är avgörande för dess funktion och byggnadens långsiktiga hållbarhet. Här är grundläggande steg och överväganden:
Under betongplatta
- Markberedning
- Avlägsna matjord och organiskt material
- Packa underlaget väl
- Säkerställ korrekt lutning för dränering
- Laguppbyggnad
- Fiberduk mot finkornig mark (förhindrar materialvandring)
- Kapillärbrytande skikt (makadam dränering, dräneringsgrus eller specialprodukt)
- Ev. ytterligare isolerskikt (beroende på klimatzon)
- Ev. diffusionstät plastfolie
- Betongplatta
- Dimensionering
- Minsta rekommenderade tjocklek för kapillärbrytande skikt av makadam: 150-200 mm
- Minsta rekommenderade tjocklek för dräneringsgrus: 150-200 mm
- Vid användning av Isodrän/Pordrän: Följ tillverkarens anvisningar
Vid källarväggar
Installation av kapillärbrytande skikt vid källarväggar följer delvis andra principer:
- Dräneringsrör placeras längs grundmurens nederkant
- Återfyllnad sker med makadam dränering eller liknande
- Isodrän eller Pordrän skivor monteras mot källarväggen
- Fiberduk används som separationsskikt mot återfyllnadsmaterial
- Ytvattenavledande åtgärder vidtas vid markytan
Vanliga misstag att undvika
- För tunt kapillärbrytande skikt
- Användning av fel fraktion eller blandat material
- Kontaminering med finmaterial från omgivande mark
- Otillräcklig packning av underlag
- Bristfällig anslutning till dräneringssystem
- Avsaknad av fiberduk som separationsskikt
Markfukt – Problem och konsekvenser
Markfukt som tillåts vandra uppåt i byggnaden kan orsaka en rad allvarliga problem. Att förstå dessa risker belyser vikten av ett korrekt utformat kapillärbrytande skikt.
Vanliga skador relaterade till markfukt:
- Strukturella skador
- Frostsprängning i betong och murbruk
- Korrosion av armeringsjärn
- Försämrad bärförmåga i träkonstruktioner
- Inomhusmiljöproblem
- Mögelbildning
- Dålig lukt
- Förhöjd luftfuktighet
- Kvalster och andra allergener
- Estetiska problem
- Missfärgningar på väggar och golv
- Flagande färg och ytskikt
- Saltutfällningar på betong- och tegelytor
- Energiförluster
- Fuktiga material har sämre isoleringsförmåga
- Ökad energiförbrukning för uppvärmning
Kostnaden för att åtgärda fuktskador från bristfällig hantering av markfukt kan vara betydande och överstiger ofta kostnaden för en korrekt installation från början.
Klimatanpassade lösningar för olika markförhållanden
Sverige har varierande markförhållanden och klimat som påverkar utformningen av kapillärbrytande skikt. Här är rekommendationer för olika situationer:
Lerjordar
Lerjordar har hög kapillärsugningsförmåga och kan transportera vatten flera meter vertikalt. I lerjordar rekommenderas:
- Extra tjockt kapillärbrytande skikt
- Makadam dränering i större fraktion
- Omfattande dräneringssystem
- Fiberduk som separerar jorden från det kapillärbrytande materialet
Sandiga jordar
Sandiga jordar har generellt bättre dränerande egenskaper men kan fortfarande orsaka problem:
- Standardtjocklek på kapillärbrytande skikt
- Dräneringsgrus eller makadam dränering
- Fiberduk som förhindrar materialvandring
Berggrund
Vid grund på berg ställs andra krav:
- Utsprängd eller utschaktad yta med fall från byggnaden
- Kapillärbrytande skikt för att hantera ytvatten
- Eventuellt dräneringssystem i bergskrevorna
Områden med hög grundvattennivå
I områden med periodvis eller permanent hög grundvattennivå kan speciella åtgärder krävas:
- Ökad tjocklek på det kapillärbrytande skiktet
- Djupare dräneringssystem
- Vattentäta konstruktioner i kombination med kapillärbrytande lösningar
- Pumpsystem för att hålla undan vatten
Moderna innovationer inom kapillärbrytande system
Tekniken för att hantera markfukt utvecklas kontinuerligt. Här är några moderna innovationer:
Cellplastbaserade system
Utöver Isodrän och Pordrän finns flera cellplastbaserade system som kombinerar:
- Kapillärbrytande funktion
- Värmeisolering
- Dränering
- Radonskydd
- Ljudisolering
Smarta dräneringssystem
Moderna dräneringssystem kan inkludera:
- Sensorer som övervakar fuktnivåer
- Automatiska pumpsystem
- Backventiler mot översvämning
- Inspektionsmöjligheter via kamera
- Spolfunktioner för underhåll
Hållbara material
Den växande miljömedvetenheten har lett till utveckling av:
- Återvunna material för kapillärbrytande skikt
- Naturliga alternativ till syntetiska produkter
- Miljöcertifierade system
Underhåll och kontroll av kapillärbrytande skikt
Även om ett kapillärbrytande skikt är utformat för att fungera under byggnadens hela livslängd, krävs viss uppmärksamhet för att säkerställa fortsatt funktion:
Regelbundna kontroller:
- Inspektera dräneringsbrunnar årligen
- Kontrollera marklutningar kring byggnaden efter sättningar
- Var uppmärksam på fuktindikationer inomhus
- Kontrollera stuprör och dagvattenavledning
Vanliga underhållsåtgärder:
- Rensning av dräneringsledningar vid behov
- Återställning av marklutningar från byggnaden
- Kontroll och reparation av tätskikt
- Underhåll av avvattningssystem
Vid alla renoveringar eller tillbyggnader är det viktigt att bevara eller förbättra det kapillärbrytande skiktets funktion.
Ekonomiska aspekter av kapillärbrytande åtgärder
Investering i effektiva kapillärbrytande skikt är ekonomiskt försvarbart ur flera perspektiv:
Kostnader att beakta:
- Initiala kostnader
- Material (makadam dränering, dräneringsgrus, Isodrän, Pordrän)
- Installation (schaktning, återfyllnad, packning)
- Projektering och expertråd
- Besparing genom förebyggande
- Minskad risk för kostsamma reparationer
- Undvikande av mögelskador och saneringar
- Reducerade energikostnader genom torrare konstruktion
- Ökat fastighetsvärde
- Längre livslängd för byggnadsdelar
Jämfört med kostnaden för att åtgärda fuktskador är förebyggande åtgärder nästan alltid mer kostnadseffektiva. En fullständig renovering av fuktskadad grund kan kosta 10-15 gånger mer än merkostnaden för ett korrekt utfört kapillärbrytande skikt vid nybyggnation.
Lagkrav och byggregler
Boverkets byggregler (BBR) innehåller tydliga krav gällande fuktskydd och kapillärbrytande skikt:
- Byggnader ska utformas så att fukt inte orsakar skador eller olägenheter
- Kapillärbrytande skikt ska finnas under alla grundkonstruktioner
- Dräneringssystem ska utformas så att dräneringsvattnet avleds
- Markfukt ska förhindras från att skada byggnaden
Dessa krav är inte förhandlingsbara och måste uppfyllas i alla nybyggnationer och större renoveringar. Att frångå dessa krav kan leda till juridiska konsekvenser om problem uppstår senare.
Sammanfattning och rekommendationer
Ett effektivt kapillärbrytande skikt är en fundamental del av en torr och hälsosam byggnad. Att välja rätt material och installera det korrekt kan göra skillnaden mellan en problemfri byggnad och kostsamma reparationer.
Nyckelrekommendationer:
- Välj kapillärbrytande material utifrån markförhållanden och byggnadens förutsättningar
- Säkerställ tillräcklig tjocklek på det kapillärbrytande skiktet
- Kombinera kapillärbrytande åtgärder med effektiv dränering
- Använd fiberduk som separationsskikt mot finkorniga jordar
- Överväg moderna lösningar som Isodrän eller Pordrän för kombinerade fördelar
- Anlita experter för projektering och installation
- Underhåll dräneringssystem och avvattning regelbundet
Genom att förstå principerna bakom kapillärsugning och implementera effektiva kapillärbrytande skikt kan din byggnad få ett långvarigt skydd mot markfukt och dess skadliga effekter.
Kontakta professionell hjälp
För fastighetsägare kan det vara svårt att bedöma det kapillärbrytande skiktets skick, särskilt i äldre byggnader. Anlita därför gärna experter för:
- Inspektion av befintliga system
- Rådgivning om förbättringsåtgärder
- Projektering av nya lösningar
- Installation enligt gällande regler och rekommendationer
Med rätt expertis och material kan din byggnad få ett optimalt skydd mot markfukt för decennier framöver.
